акустика

Однажды я почитал про акустические линзы и захотел применить их в аудиотехнике: сделать колонки с очень направленным звуком. Написал программу для анализа распространения волн и начал экспериментировать. Программа была на моем языке suacript, но для реактора я переписал ее под веб:

https://drive.google.com/file/d/1Dt0Ht6iFs_WF-7MRXki2z3xdA5ugb6R0/view?usp=sharing

Это просто html файл, лучше всего запускать под хромом. Кому интересно, думаю с полпинка разберется. Для программистов: не ругайтесь на качество написания, я полночи писал ее. Если добавлять шейдеры, это еще как минимум сутки, учитывая что я в них не спец. Еще важный момент критики: в программе реализована модель "глубокой воды", то есть, это поперечные волны, программа больше подойдет для анализа радиоволн, антенн там всяких. А акустические волны продольные. Но это писать намного дольше, программа будет медленней, а разница несущественная.

Довольно быстро я понял, что акустические линзы - это баловство, только под конкретную частоту. Причем вылезают проблемы как в антеннах: требуется согласование, иногда звук просто отказывается идти по открытому пути.

Тогда я сменил концепт: сделать относительно направленный звук и решить проблему обратной волны: обратная сторона динамика тоже излучает и ее звук мешает основному. В идеале должна быть бесконечная стенка в которую вставлен динамик. Если динамик поместить в коробку, то появятся паразитные резонансы и упругость воздуха в коробке будет мешать движению мембраны, искажая звук.

Итого задача: разработать глушитель звука и приделать его с обратной стороны динамика. Обычно это лабиринт с ребрами. При анализе программой выяснил, что любые регулярные ребра создают стоячие волны. Когда я сделал ребра с переменным шагом, то плотнее, то реже, звук стал гаситься без резонансов. Кто делает колонки, имейте в виду.

Второй неочевидный вывод: неплохую направленность без искажений имеет раструб а-ля старинный патефон. Напротив, ровный край цилиндра или конуса дает более широкий угол расхождения звука и сильные краевые эффекты искажения.

Колонки распечатал на принтере, внутри отделал фиброй, чтобы лучше гасить звук. И раскрасил под металл, в стиле стимпанк. Динамики купил неудачные, высоких почти нет, низкие от 60 Гц. Когда подключил их без корпуса, подумал что они вообще не работают. Прислушался - звук есть, но очень тихий. А когда вклеил в корпусы, звук поднялся до ожидаемых 3 ватта по питанию.

В результате компонентов на 3000 рублей. За эти деньги удачные активные колонки какого-нибудь Гениуса или Логитеч звучат лучше. Но звук лучше среднего за эти деньги. Это первые и последние мои колонки, так что не удивительно: там инженеры с опытом, с ресурсами, с попытками и плюс естественный отбор продаж. К тому же, я решал всего две задачи, а в акустике их больше. Сейчас колонки на моем столе уже три года, для просмотра сериалов и бурятских мультиков - самое оно. Гордость создателя победила здравый смысл.

Короче, всё как всегда

Большой начальник захотел себе бассейн с витражным куполом. Почесались, построили. Пустили воду - оказалось, дно протекает. Дело было в деревне в 70-е. Сейчас это село Фёдоровка Тульской области (раньше х з как называлось). И вот бассейн стоит там уже 50+ лет, не проработав ни дня.

За это время у людей появился интернет, а в интернете - фотки бассейна.

Так что любители заброшек локацию освоили уже давно. В 2021 году была речь о том, чтобы превратить несостоявшийся бассейн в арт-простанство: https://1tulatv.ru/novosti/152815-zabroshennyy-basseyn-v-derevne-fedorovka-v-uzlovskom-rayone-stanet-art-rezidenciey/

Ставлю на то, что до этого он просто не достоит. Все сохранившиеся стёкла, естественно, потрескались. Выглядит так, как будто может рассыпаться в любой момент. Думаю, лет 5 максимум это ещё будет красиво, а потом всё.

Меня, как человека, занимающегося музыкой, прежде всего там интересовала акустика. С одной стороны бассейна - кирпичное заброшенное здание, со всех остальных - заросшее поле. Тропинка через крапиву выше моего поста протоптана хорошо, но вокруг людей не было. Я поняла, что точно тут никому не помешаю, и с чистой совестью достала дудку.

Купол оправдал все мои ожидания (я аж рахманиновский зал консерватории вспомнила всуе). Идеальная акустика для моей любимой барочки. Точнее, эта та самая акустика, для которой барочная музыка была написана. То есть, играешь ноту, а за счёт эха ещё звучит предыдущая (в некоторых местах мне удалось услышать аж 3 ноты в один момент).

Кайфанула я знатно.

Кстати, барочную музыку зря считают суперсложной для понимания. Там всё как в жизни: берёшь какую-то мысль (эмоцию) и начинаешь себя накручивать. Прокрастинация, отрицание, гнев, торг.. ну, дальше вы знаете. Только вот музыка точно придёт к какому-то логичному выводу в конце, а ты - не факт.

Если расчистить бассейн от мусора, остеклить, поставить какие-нибудь лавки для зрителей (человек 200, думаю, влезет), получился бы классный летний концертный зал. Большого рояля там будет много, но вот какая-нибудь пианинка или электронные клавиши без особых приблуд… И можно проводить фестиваль барочной музыки.

Короче, жалко, что такое место пропадает. Плак плак. Записала видео на память

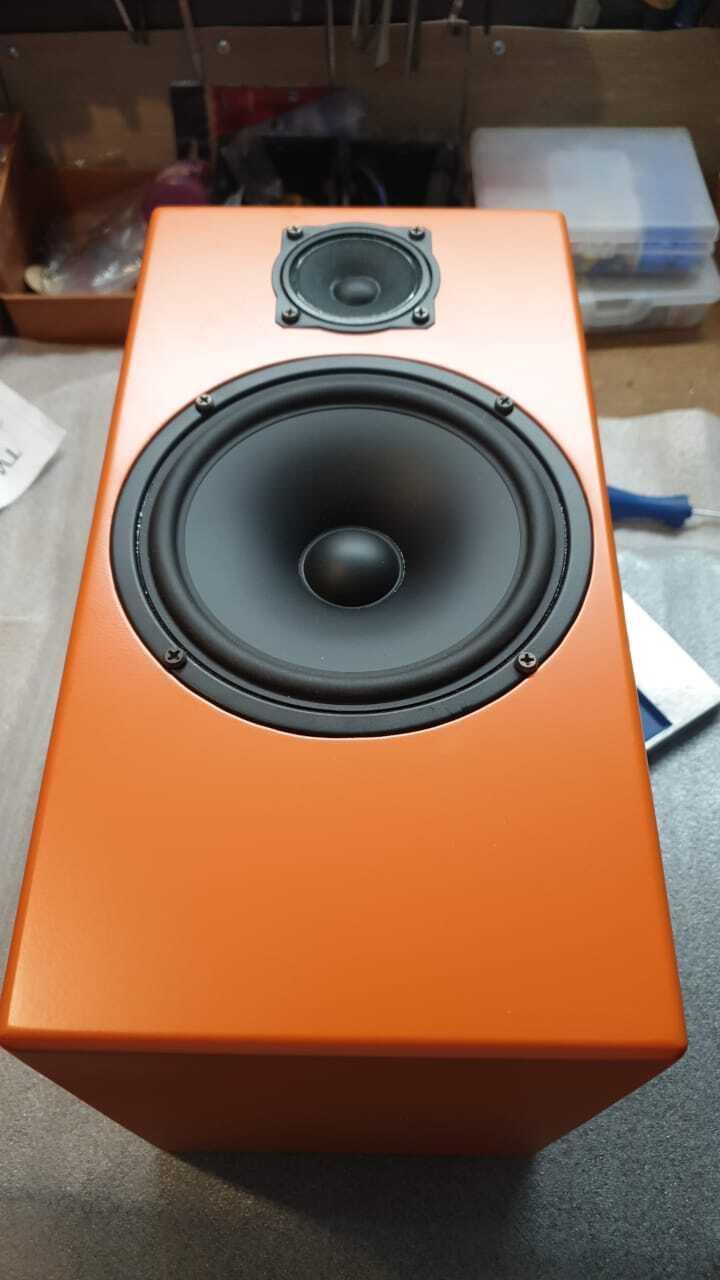

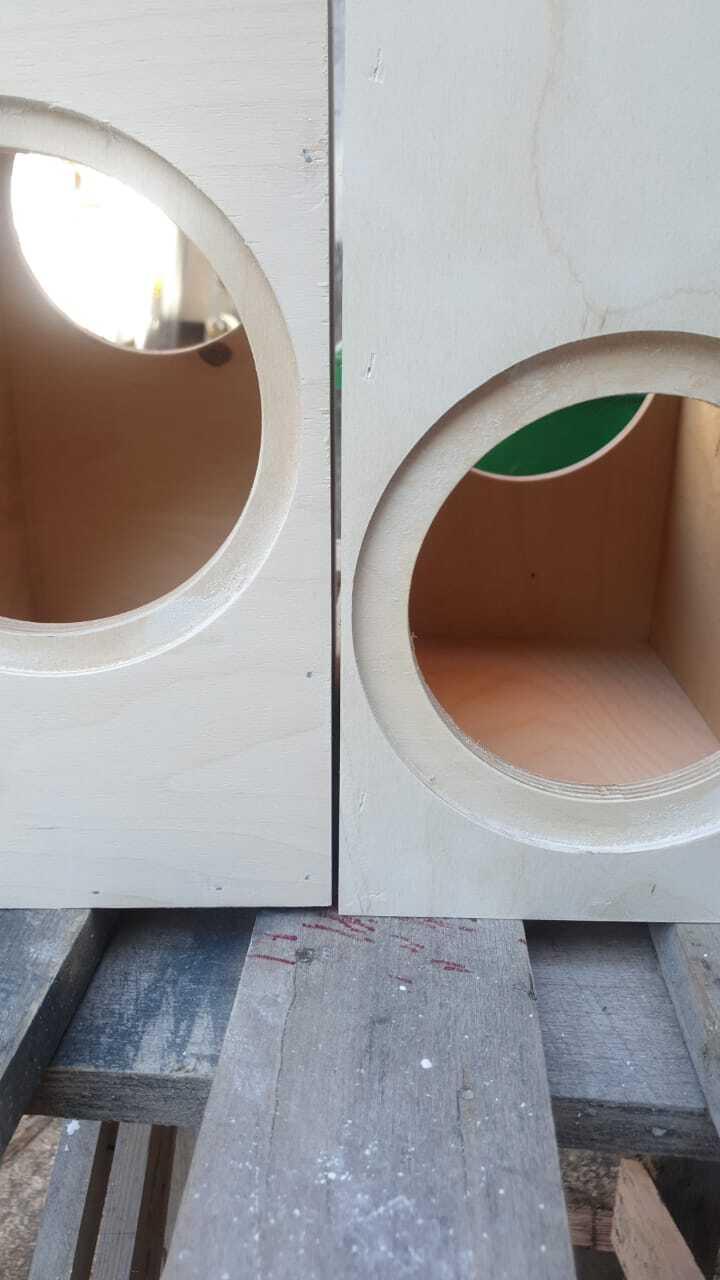

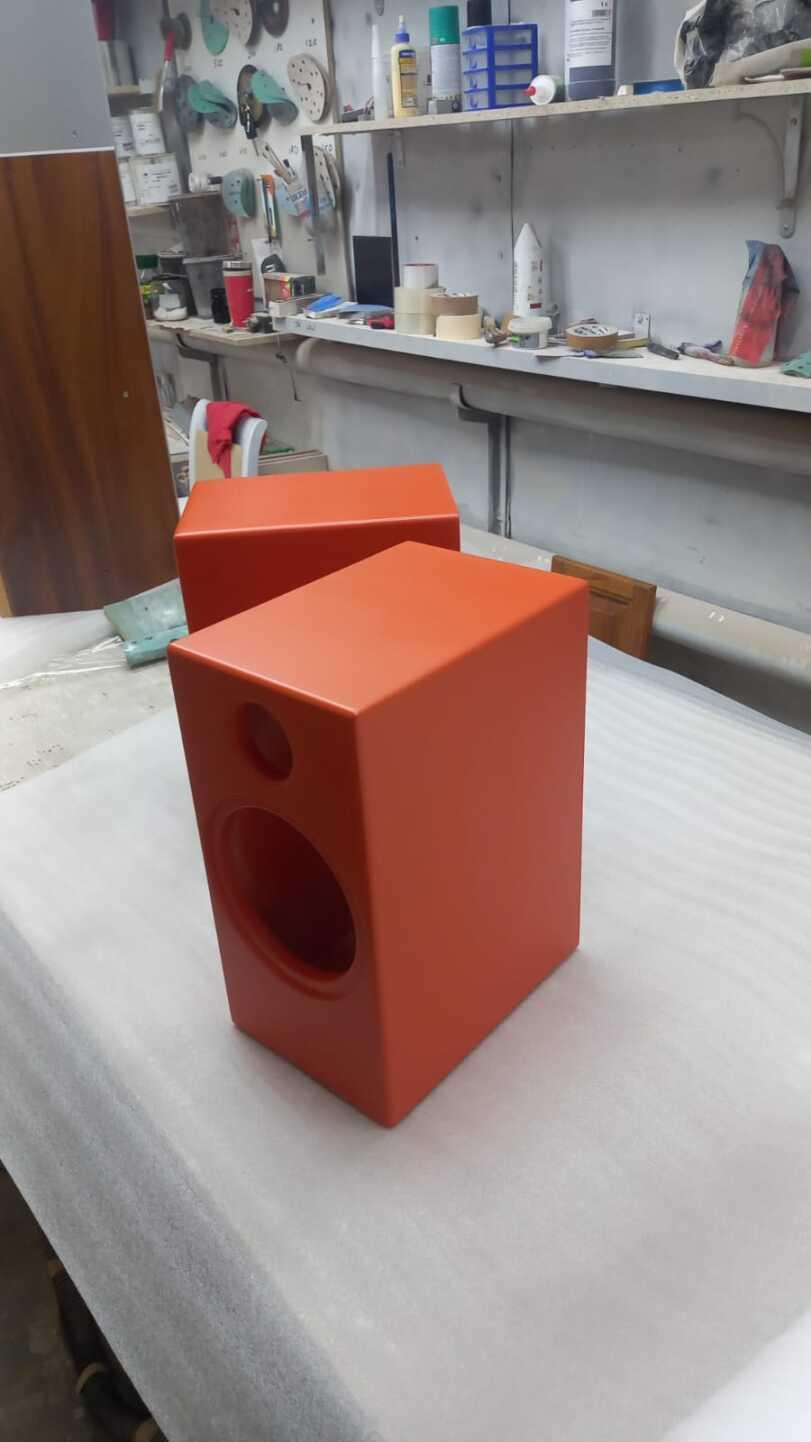

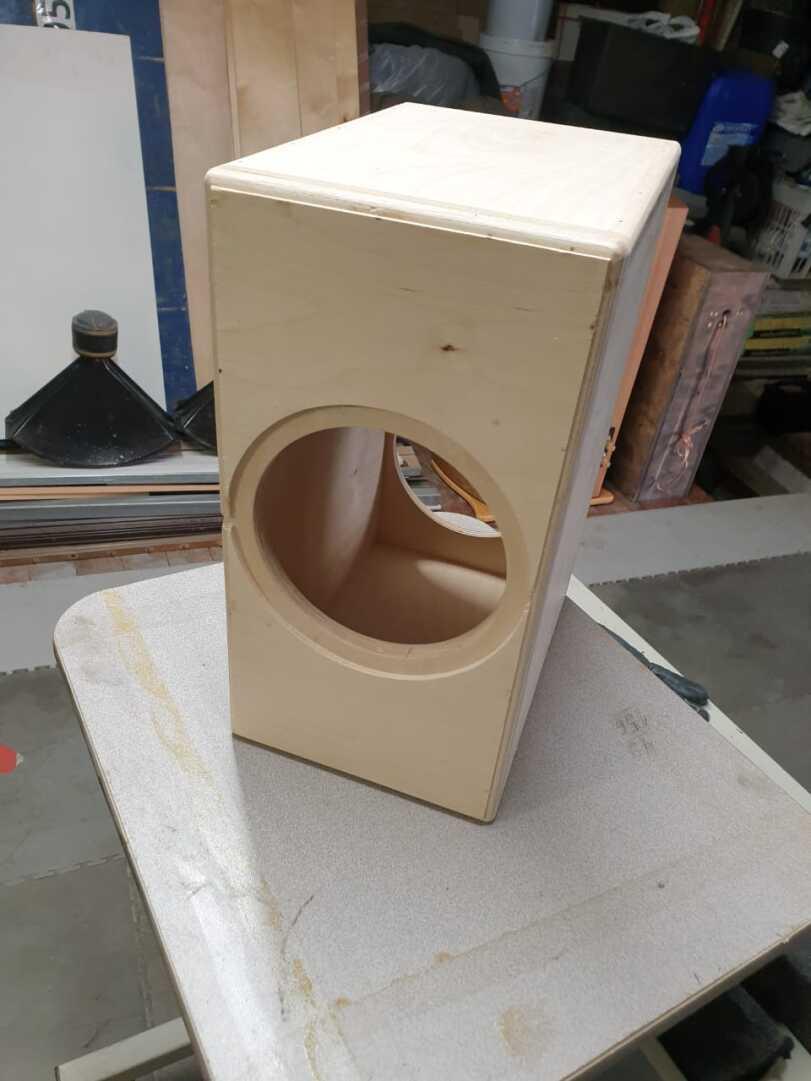

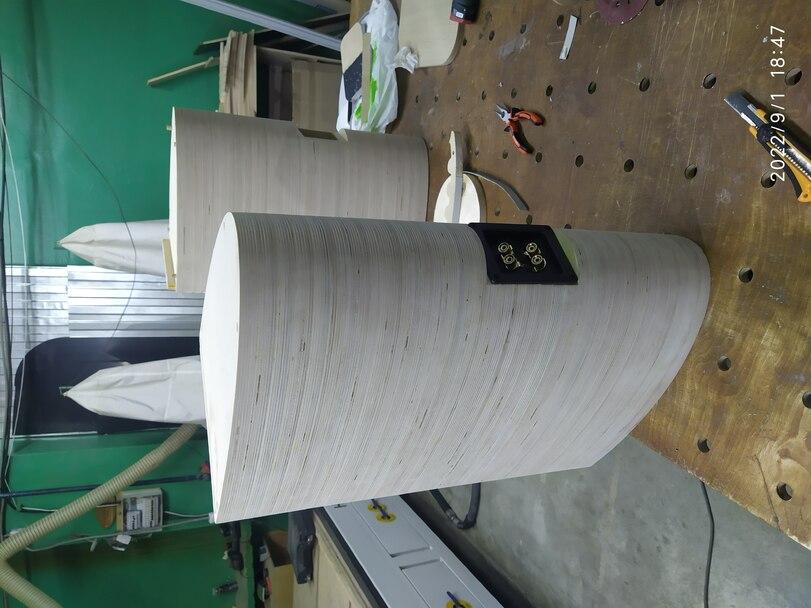

Полочники на пассивном резонаторе

НЧ-СЧ Wavecor WF168WA02ВЧ Visaton TW 70 интересный бумажный купол

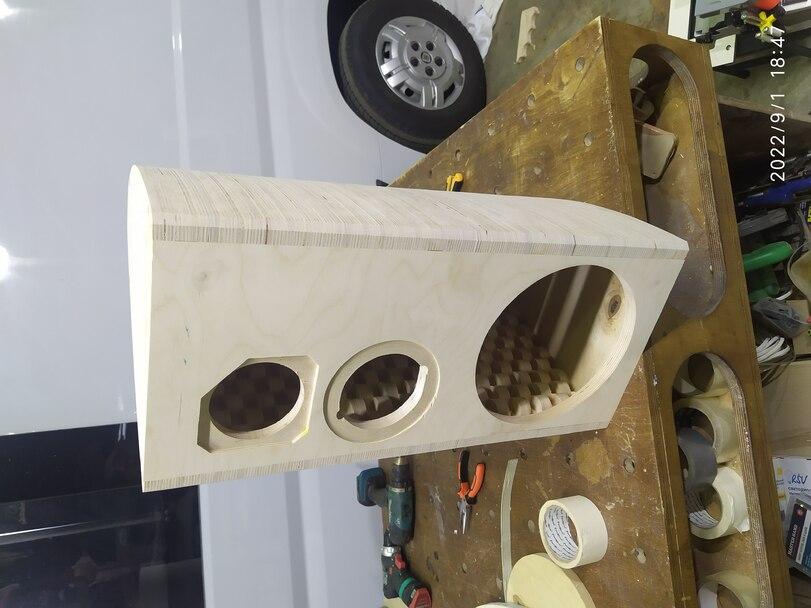

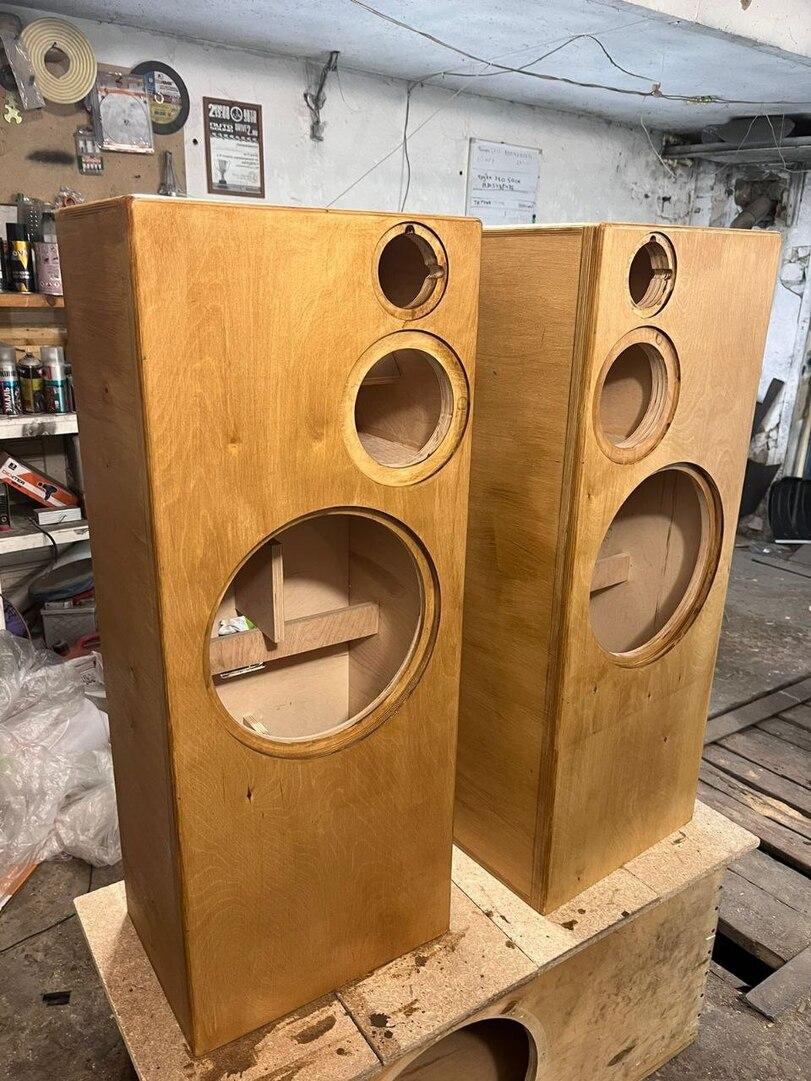

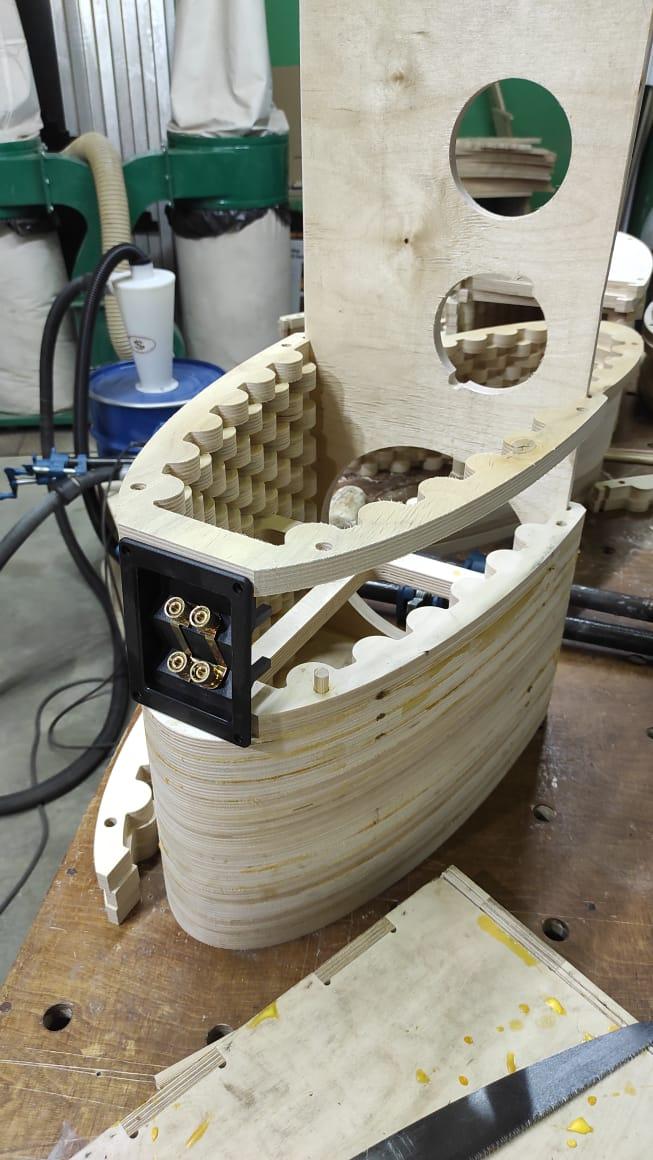

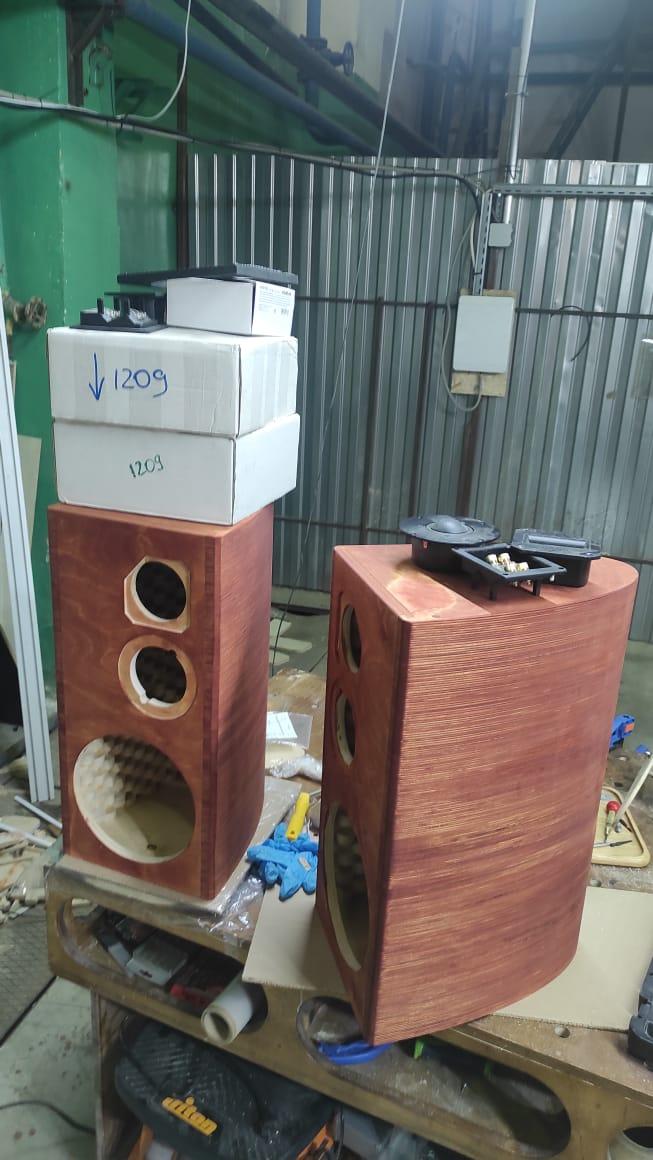

Трех полосная хайфай система на отечественных динамиках

спроектировал и сделал сам, пока что свел на цифровом процессоре, но буду сводить катушками.

Подземная цистерна, которая оказалась очень хороша для создания эхо

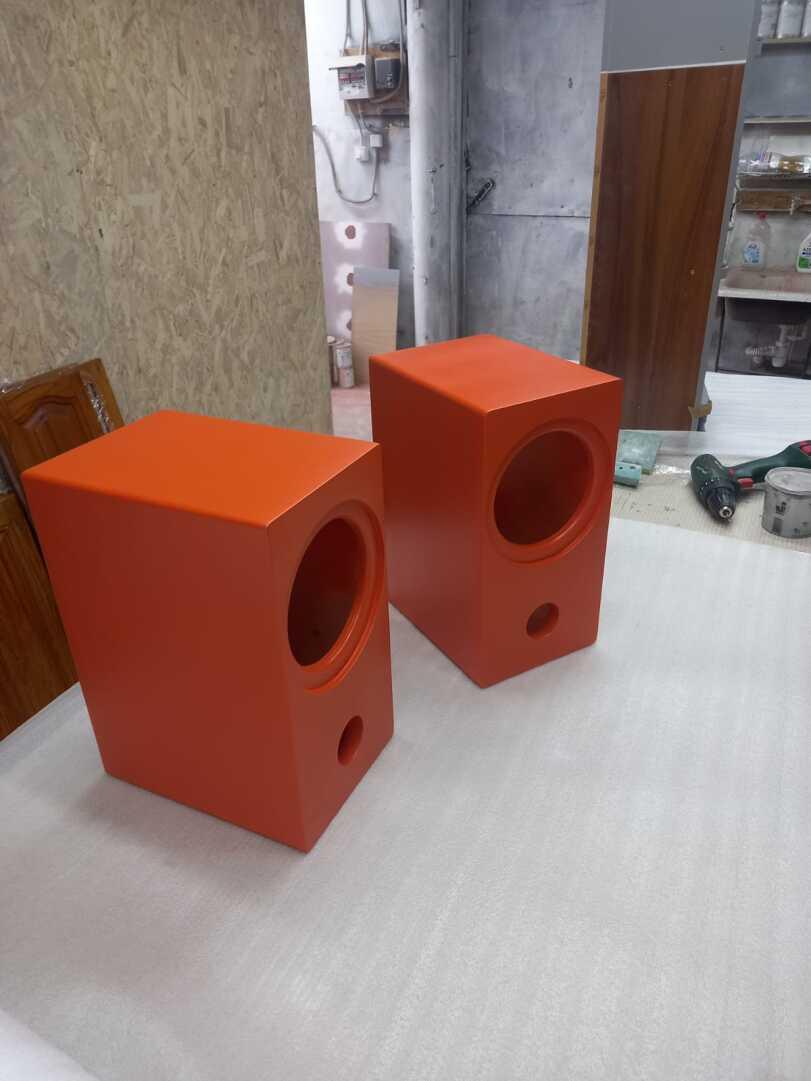

Ещё одни столбы на широкополосных динамиках

Измерил параметры тиля смола, они оказались подходящими для четвертьволнового корпуса.

Запись звучания на разной музыке.

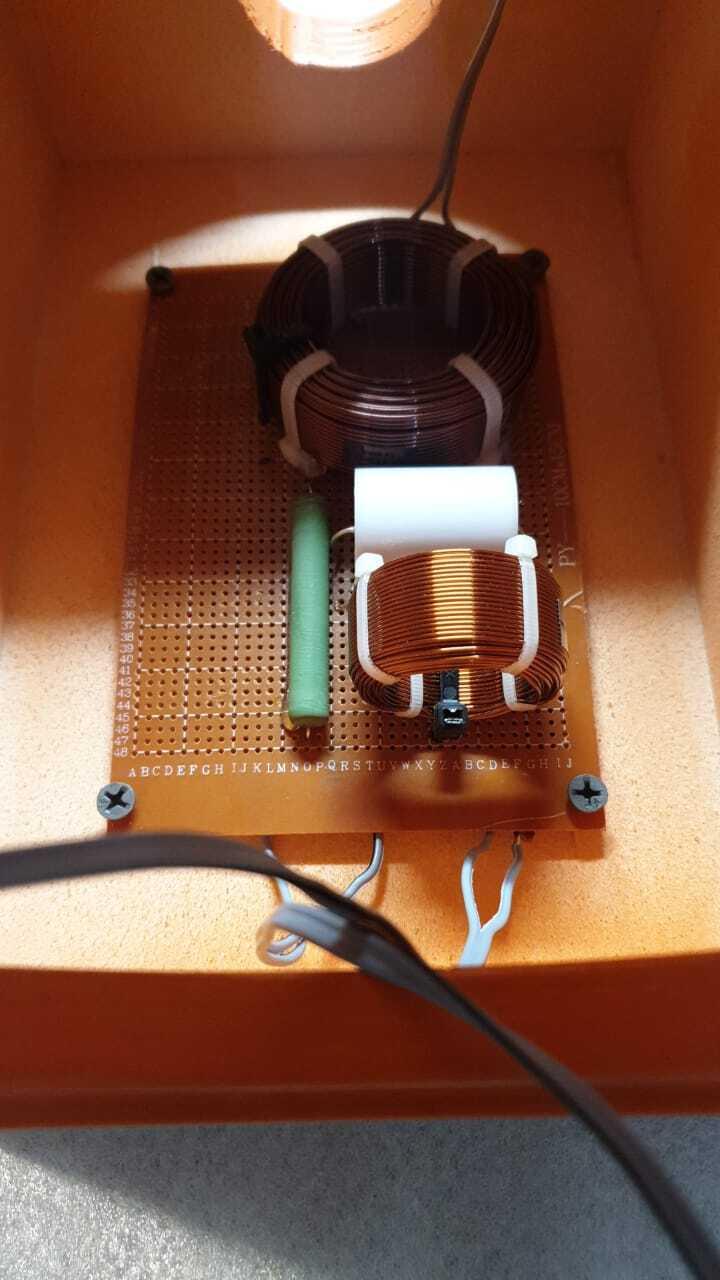

Применена цепь для коррекции характеристик динамика.

Выведено две пары клемм, для подключения через цепь или в обход неё.

Корпуса просто шлифованные без покрытия, клиент собирается их покрывать сам под тон интерьера.

илитная акустика

Безэховая комната своими руками

Акустический оккультизм древних Майя

Эхо от зданий-обычное явление, но ни одно не искажает звук так, как эта пирамида.

При хлопке у ступеней этого храма, помещение на вершине вернет эхо, которое будет звучать как чириканье птички Кетсаль. Она считалась священным посланником богов у ацтеков и майя.

Вот, кстати, как выглядит и звучит птичка кетсаль:

Большинство из предположений, почему звук похож на чириканье, строятся на геометрии ступеней храма:

Когда раздается хлопающий звук, высокие и узкие ступени храма действуют как отдельные звуковые рассеиватели, отражая звук, который уменьшается по частоте. Две основные особенности рассеянного звука из пирамиды - это протяженность звука и тот факт, что звук является тональным. Эхо длится дольше, чем звук, отраженный от многих шагов, каждый на различном расстоянии от первоначального хлопающего звука. Рассеяние также позволяет более низким частотам отставать от более высоких частот, что означает, что каждый из "птичьих криков" начинается высоко и заканчивается немного ниже. Время между поздними отражениями больше, чем ранними отражениями, в результате чего частота эха быстро падает примерно на октаву.

Но вот чего никто не знает точно, так это специально ли так получилось, что эхо звучит именно как кетсаль или случайно...

Что касается самой пирамиды, то это должно быть самая известная из пирамид древних Майя - Эль Кастийо или храм Кукулькана, одно из "новых семи чудес света".

Кукулькан это аналог ацтекского Кетсалькоатля. Пернатый змей, бог богов, повелевает ветром, водой, огнем и воздухом и вообще это он мир создал на пару с Хураканом (богом ветра и молний). И вы уже догадались, блистательный кетсаль это его птица. А еще ему приносили в жертву только знатных юношей, всякой чернью он брезговал.

Пирамида входит в архитектурный комплекс древнего города Чичен-Ица и была построена в 12 веке нашей эры. Там вообще много всего в этом городе, чего мы знаем о Майя, и обсерватория, и храм воинов, и то самое знаменитое поле для игры в мяч, победителей в которой потом приносили в жертву богам. Но не об этом сейчас.

Арсенал спецэффектов пирамиды при этом одним акустическим чириканьем не ограничивается. По мимо нумерологических приколов с количеством ступенек (365) и каменных рельефов (52), связанных с календарем майя, имеется еще и оптическая иллюзия:

Каемкой лестниц является каменное ограждение в виде змея, у которого голова находится внизу, а тело идет к верху. Когда наступает осеннее и весеннее равноденствие тень от ступеней ложится на камни балюстрады. При этом кажется, что Пернатый Змей это не просто скульптура, а реальная рептилия, движущаяся по курсу. Весной в марте производится впечатление, что змей движется вверх, а осенью в сентябре вниз.

Хотя в наше время со всем этим СGI какой-то там тенью мало кого впечатлишь, но... люди развлекались как могли. По сравнению с этим египетские пирамиды выглядят как простая куча камней, да еще и проклятых местами.

Кроме того под этой пирамидой скрывается еще одна пирамида со своими ступеньками и со своим храмом. Древние Майя вообще не любили ремонт, поэтому они просто строили новое поверх старого. Ну или кому-то пирамида маловата показалась.
